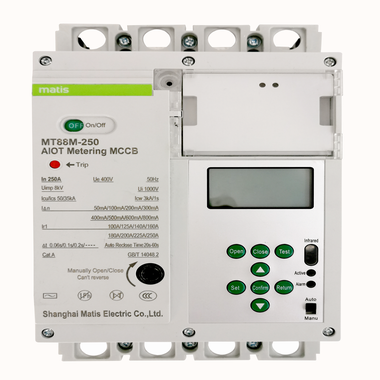

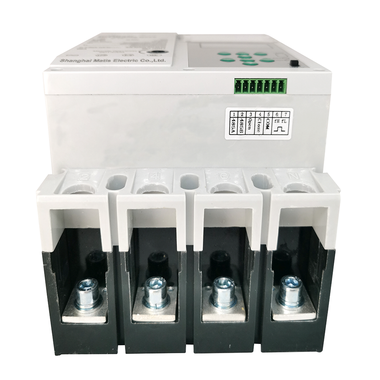

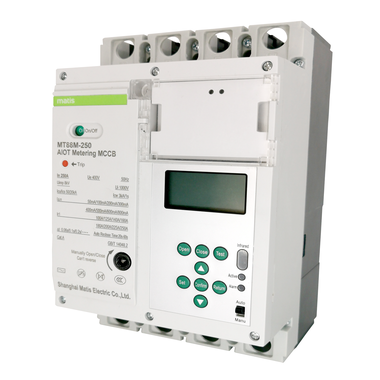

MT88M
智能塑壳断路器
MT88M系列电子式剩余电流断路器的额定绝缘电压为 1000V，适用于交流 50Hz，额定电压 400V，额定电流
至 630A 的三相四线中性点直接接地（TT）配电网络。用于提供间接接触保护；防止因设备绝缘损坏，产生接地故 障电流而引起的火灾危险；并可用来分配电能和保护线路的过载和短路；对线路的过压、欠压、缺相具有保护功能。
|
规格型号 |
CBRM3EL-250CY |
CBRM3EL-400CY |
CBRM3EL-630CY |
|
壳架电流（A） |
250 |
400 |
630 |
|
极 数 |
3P+N |
3P+N |
3P+N |
|
额定工作电压 Ue（V） |
AC 400 50HZ |
||
|
额定绝缘电压 Ui（V） |
AC 1000 |
||
|
额定冲击耐受电压 Uimp （V） |
8000 |
||
|
飞弧距离（mm） |
≯50 |
≯100 |
≯100 |
|
极限短路分断能力 Icu（KA） |
50 |
72 |
70 |
|
运行短路分断能力 Ics（KA） |
35 |
50 |
50 |
|
额定剩余短路接通（分 断）能力 IΔm（KA） |
12.5 |
20 |
20 |
|
剩余电流动作特性 |
AC 型 |
||
|
额定剩余动作电流 IΔn（mA） |
30/50/75/100/200/300/500/800/1000/Auto |
|||
|
剩余动作时间特性 |
延时型/非延时型 |
|||
|
延时型极限不驱动时间 （s） |
0.06/0.1/0.2 可选 : 2 IΔn 详见剩余电流保护特性 |
|||
|
|
通电 |
1000 |
1000 |
1000 |
|
操作性能 （次） |
不通电 |
7000 |
4000 |
4000 |
|
总次数 |
8000 |
5000 |
5000 |
|
|
过载、短路特性 |
三段保护，电子可调，详见“保护特性说明” |
|||
|
过压保护值（V） |
设置值（265~350V） |
|||
|
欠压保护值（V） |
设置值（100~200V） |
|||
|
缺相保护值（V） |
设置值（10~100V） |
|||
-
